Определение оптических характеристик собирающей и рассеивающей линз
Назначение
- Изучение основных понятий и законов геометрической оптики;
- Определение фокусного расстояния собирающей линзы;
- Определение фокусного расстояния рассеивающей линзы.
Устройство

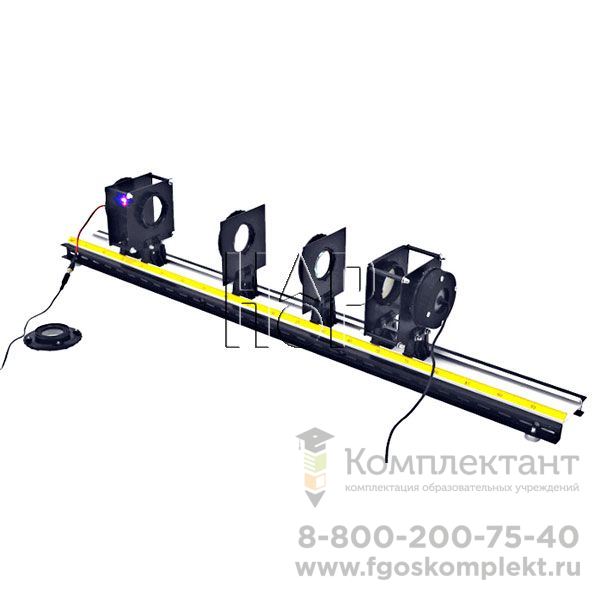

Оптическая схема установки включает светодиодный осветитель, собирающую линзу или комбинацию рассеивающей и собирающей линз, а также полупрозрачный экран, за которым установлен видеорегистратор.
Для установки оптических элементов используются оптические стойки, перемещающиеся вдоль оптической скамьи. На первой стойке смонтирован светодиодный осветитель, а также при съемке осветителя может размещаться видеорегистратор, на следующих стойках устанавливаются линзы. Последняя стойка используется для размещения экрана и видеорегистратора.
Конструкция первой и последней стоек обеспечивает съемку изображения на экране и объекта (светодиодного осветителя) водном масштабе.
Описание
Выполнение работы включает получение изображения приразличных расстояниях между объектом илинзой иопределение фокусного расстояния линзы наоснове полученных данных.
Для нахождения увеличения оптической системы объект и его изображение фотографируется с помощью видеорегистратора.
Обработка фотографий средствами программы позволяет получить геометрические размеры объекта иизображения, после чего сравнить отношение характерных размеров нафотографиях сотношением расстояний между объектом и линзой и экраном.
