Измеритель емкости аккумуляторных батарей Henghui MEL8513C
Технические характеристики Henghui MEL8513C
| Диапазон напряжения | DC 0 - 150 В |
| Диапазон тока | 0 - 120 А |
| Диапазон мощности | 600 Вт |
| Режимы работы | CC (постоянный ток) CV (постоянное напряжение) CP (постоянная мощность) CR (постоянное сопротивление) |
| Режим постоянного напряжения (CV) | |
| Нижний диапазон (CVL) | 0 - 30 В, разрешение 1 мВ, точность ±(0,05% + 0,02% полной шкалы) |
| Верхний диапазон (CVH) | 0 - 150 В, разрешение 10 мВ, точность ±(0,05% + 0,025% полной шкалы) |
| Режим постоянного тока (CC) | |
| Нижний диапазон (CCL) | 0 - 12 А, разрешение 1 мА, точность ±(0,1% + 0,1% полной шкалы) |
| Верхний диапазон (CCH) | 0 - 120 А, разрешение 10 мА, точность ±(0,1% + 0,15% полной шкалы) |
| Режим постоянного сопротивления (CR) | |
| Нижний диапазон (верхний диапазон напряжения VH CRL) | 0,015 - 1,5 Ом, разрешение 25 мкОм, точность ±(0,5% + 0,5% полной шкалы) |
| Средний диапазон (верхний диапазон напряжения VH CRM) | 1,5 - 150 Ом, разрешение 10 мкОм, точность ±(1% + 1% полной шкалы) |
| Верхний диапазон (верхний диапазон напряжения VH CRH) | 150 - 4000 Ом, разрешение 1,2 мкОм, точность ±(1,5% + 1,5% полной шкалы) |
| Нижний диапазон (нижний диапазон напряжения VL CRL) | 0,015 - 0,3 Ом, разрешение 4,8 мкОм, точность ±(0,5% + 0,5% полной шкалы) |
| Средний диапазон (нижний диапазон напряжения VL CRM) | 0,3 - 30 Ом, разрешение 54 мкОм, точность ±(1% + 1% полной шкалы) |
| Верхний диапазон (нижний диапазон напряжения VL CRH) | 3 - 2000 Ом, разрешение 6,1 мкОм, точность ±(1,5% + 1,5% полной шкалы) |
| Режим постоянной мощности (CP) | |
| Нижний диапазон (CPV) | 0 - 100 Вт, разрешение 1 мВт, точность ± (1% + 0,1% полной шкалы) |
| Верхний диапазон (CPC) | 100 - 600 Вт, разрешение 10 мВт, точность ± (1% + 0,1% полной шкалы) |
| Переходный режим (Tran) | |
| Тип | постоянный, импульсный, переключаемый |
| Частота | 0,01 Гц - 2 кГц |
| Установка | 0 - 99999 мс, разрешение 250 мкс, точность ± (0,2% + 10 мкс) |
| Нарастание/падение | 250 мкс - 99999 мс |
| Режим последовательных операций (List) | |
| Установка | 10 мс - 99999 с, разрешение 10 мс, точность ± (0,2% + 10 мкс) |
| Количество операций | 1 - 50 |
| Циклы | 0 - 65535 |
| Память | на 8 предустановок |
| Разряд батареи | |
| Время | 1 с - 100 ч, разрешение 1 с, точность ± (0,2% + 1 с) |
| Емкость аккумулятора (100 ч x Imax) | 12000 Ач, разрешение 1 мАч, точность ± (0,3% + 0,01 Ач) |
| Диапазон напряжения разряда | 0,1 - 150 В, разрешение тока разряда 10 мА |
| Тестирование емкости аккумулятора | |
| Разрешение по току разряда | 10 мА |
| Разрешение емкости | 1 мАч, точность ± (0,3% + 0,01 Ач) |
| Пульсация и шум | 12 мА, 120 мА, 5 мВ rms |
| Нарастание тока | 6 А/мкс |
| Нарастание напряжения | 0,2 В/мкс |
| Тестирование короткого замыкания | есть |
| Функция автоотключения питания | есть |
| Защита от | перенапряжения, перегрузки по току, перегрузки по мощности, перегрева, обратной полярности |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый, 5-разрядный LCD дисплей |
| Интерфейс | RS232 |
| Питание | AС 110/220 В ± 10%, 48 - 63 Гц |
| Рабочая температура | 0 - 40 °C |
| Влажность | < 80% |
| Габариты | 507 х 215 х 89 мм |
| Вес | 9000 г |
| Комплектация | блок нагрузки Henghui MEL8513C – 1 шт кабель питания – 1 шт кабель RS232 - 1 шт инструкция по эксплуатации - 1 шт |

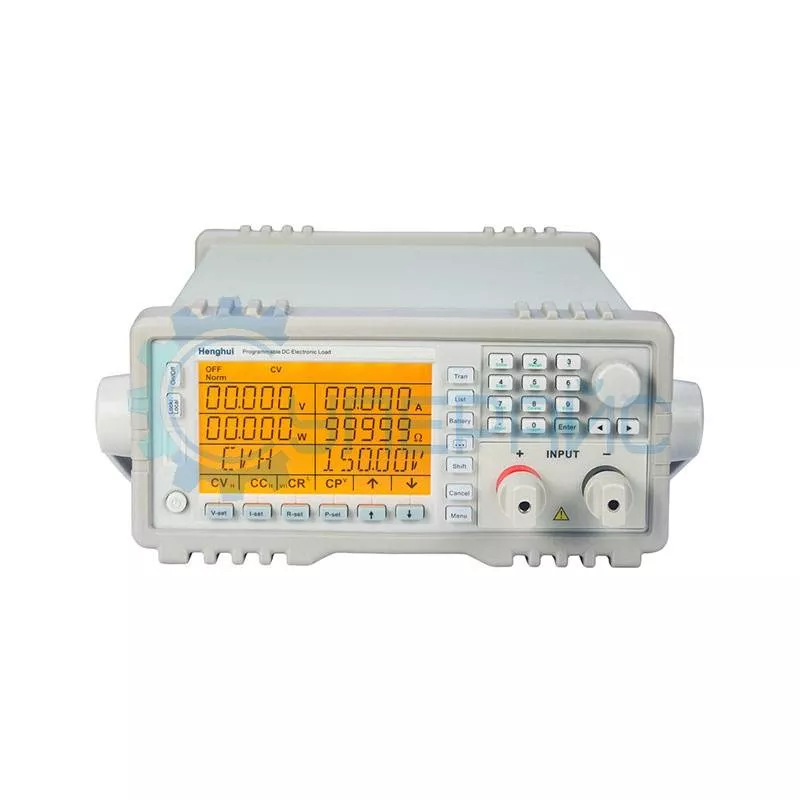

Блок нагрузки Henghui MEL8513C
Henghui MEL8513C - это измеритель ёмкости, который работает как электронная нагрузка для аккумулятора. Устройство помогает точно определять емкость и состояние батарей. Прибор будет полезен при тестировании оборудования в лабораторных или производственных условиях.
Функциональные возможности
Встроенные режимы работы обуславливают гибкость при тестировании различных аккумуляторов. Каждый режим даёт специфические параметры нагрузки для симуляции реальных условий эксплуатации. Входное напряжение DC 0-150 В выступает достаточным диапазоном для тестирования как бытовых, так и промышленных батарей. Эта характеристика будет полезна при проверке аккумуляторов разных номиналов и позволит выполнять тесты без смены оборудования.
Преимущества модели:
- функция автоматического отключения питания;
- режим последовательных операций с памятью на восемь предустановок;
- защита от перегрузки по току и мощности, перенапряжения, перегрева и обратной полярности.
Расширенные характеристики устройства
Диапазон входного тока 0-120 А позволяет тестировать элементы с теми или иными ёмкостными показателями. Диапазон мощности 600 Вт обуславливает способность прибора работать с энергоемкими образцами техники без риска перегрева или сбоев. Высокий показатель мощности даёт возможность проводить продолжительные тесты под нагрузкой.
Прибор могут использовать:
- мастера ремонтных сервисов, определяя реальную емкость аккумуляторов;
- инженеры, тестируя новые образцы батарей;
- работники энергетических компаний, контролируя качество поставляемой продукции.
Обзорная таблица электронный нагрузок Henghui
| Характеристики | MEL8513C | MEL8513 | MEL8512 |
| Диапазон напряжения | DC 0 - 150 В | ||
| Диапазон тока | 0 - 120 А | 0 - 60 А | 0 - 30 А |
| Диапазон мощности | 600 Вт | 600 Вт | 300 Вт |
| Режимы работы | CC, CV, CP, CR | ||
| Дисплей | 4,3-дюймовый, 5-разрядный LCD дисплей | ||
| Интерфейс | RS232 | ||
| Питание | AС 110/220 В ± 10%, 48 - 63 Гц | ||
| Рабочая температура | 0 - 40 °C | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
