Исследование резонанса в цепи переменного тока
Назначение
- Измерение амплитудно-частотных характеристик колебательного контура;
- Построение на экране компьютера резонансных кривых для трех значений активного сопротивления;
- Определение резонансной частоты, расчет добротности, измерение ширины резонансных кривых.

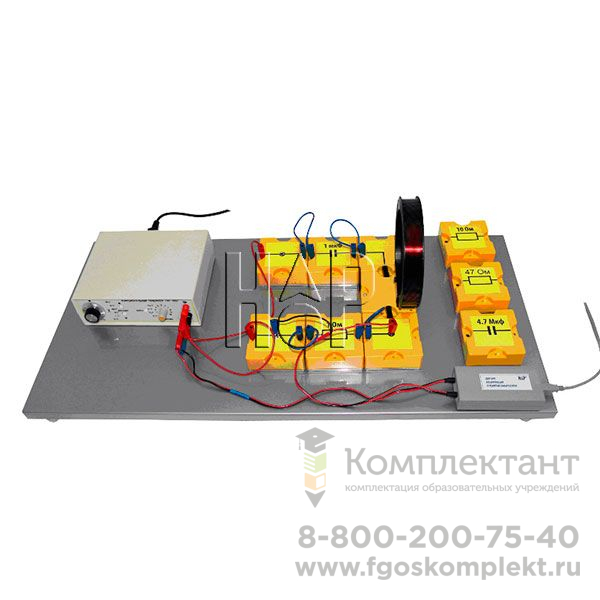

Последовательный колебательный контур собран на металлической платформе с магнитным закреплением элементов и использованием жестких соединителей для объединения элементов в электрическую цепь. Обозначения элементов нанесены на их лицевой (верхней) поверхности.
Питание контура осуществляется отфункционального генератора свыходным напряжением не более 10 В, обеспечивающего максимальный ток вцепи неменее 1А.
При обработке сигнала напряжения на резисторе используются горизонтальные и вертикальные маркеры. С их помощью в таблицу на экране персонального компьютера вводятся значения амплитуды колебаний и время, за которое совершается несколько колебаний. По этим данным в таблице рассчитываются значение тока в цепи и частота колебаний. Полученные при этом пары чисел (частота, амплитуда) выводятся на экран в виде графика зависимости амплитуды колебаний отчастоты (резонансная кривая). По графику определяется резонансная частота и добротность контура. Эксперимент проводится несколько раз при существенно отличающихся значениях активного сопротивления контура.
Регистрация и ввод данных втаблицу
