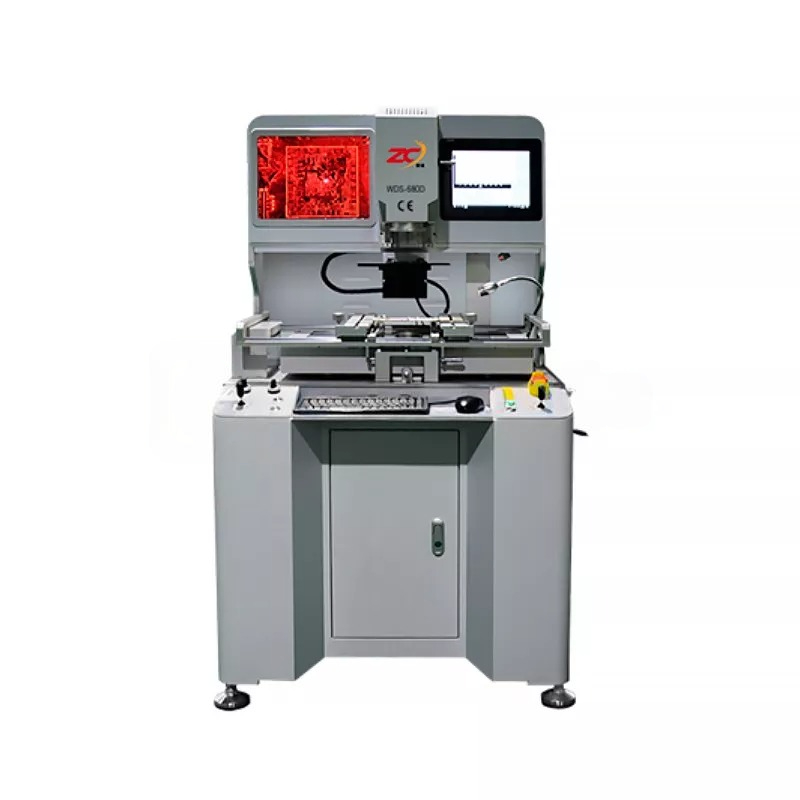

Инфракрасная паяльная станция WISDOMSHOW WDS-680D
| Количество температурных зон | 3 (верхняя, нижняя, зона инфракрасного предварительного нагрева) |
| Общая мощность | 7600 Вт |
| Общая мощность ИК-нагрева | 4000 Вт |
| Мощность верхнего нагревателя | 1600 Вт |
| Мощность нижнего нагревателя | 1600 Вт |
| Регулировка температуры | 8-ступенчатое повышение (понижение) |
| Размер печатной платы |
макс.: 580 х 480 мм мин.: 10 х 10 мм |
| Применимый размер чипа |
макс.: 80 х 80 мм мин.: 0,8 х 0,8 мм |
| Применимый толщина печатной платы | 0,5 - 10 мм |
| Точность монтажа | ± 0,01 мм |
| Интерфейс измерения температуры | 4 шт |
| Увеличение чипов | от 2 до 80 раз |
| Минимальное расстояние между выводами | 0,15 мм |
| Максимальная монтажная нагрузка | 150 г |
| Метод позиционирования | V-образный слот для фиксации печатной платы, лазер для быстрого позиционирования; двигатель может перемещаться по осям X и Y с помощью джойстика |
| Температурный контроль | термопара типа К (K-sensor) с замкнутым контуром управления. Независимое управление температурой верхнего и нижнего нагрева |
| Система управления | система управления ПК, модуль контроля температуры, плата управления движением, сервопривод Panasonic, шаговый привод |
| Система MES | зарезервированный порт для системы MES |
| Устройство подачи | автоматическое устройство подачи |
| Другие особенности | управление двойным джойстиком, автоматический и ручной режимы, переключение без изменения положения, 7-осевой моторизованный контроль движения, уникальная двухканальная технология подогрева печатной платы, порт MES, система очистки дыма |
| Общие характеристики | |
| Питание | двухфазное, 220 В, 50/60 Гц |
| Габариты | 825 × 770 × 1500 мм |
| Вес | ~ 140 кг |
| Комплектация | инфракрасная станция WISDOMSHOW WDS-680D - 1 шт |
ИК паяльная станция WISDOMSHOW WDS-680D
Инфракрасная паяльная станция для пайки BGA WISDOMSHOW WDS-680D — это выбор профессионалов, которые привыкли к идеальной точности и максимальному контролю. Предлагая инновационные функции и мощность до 7600 Вт, эта цифровая паяльная станция превращает задачи, требующие филигранной аккуратности, в рутинные процессы. Благодаря инфракрасной технологии и трёхзонному нагреву, станция готова к работе с любыми компонентами, поддерживая независимый контроль температуры для каждой зоны — верхнего, нижнего и предварительного подогрева.
Достоинством станции WISDOMSHOW является 7-осевой моторизованный контроль движения, который обеспечивает плавное и точное перемещение платы. Это делает процесс работы не только комфортным, но и безопасным: блокировка платы выполняется с ювелирной точностью благодаря лазерному позиционированию и V-образному слоту. Настройка нагрева в 8 ступеней, а также уровень пульсации и шума сведенные к минимуму, предлагают плавное, равномерное воздействие на компоненты.
Станция оснащена интуитивной системой управления через ПК, которая синхронизируется с системой MES. Это позволяет интегрировать WDS-680D в производственные процессы и расширять контроль благодаря интерфейсу измерения температуры с четырьмя каналами. Независимо от того, используете ли вы автоматический или ручной режим, переключение между ними происходит мгновенно, не прерывая процесс. Дополнительные возможности, такие как автоматическое устройство подачи и управление с помощью двойного джойстика, обеспечивают гибкость в работе, позволяя точно контролировать каждое движение.
Безопасность также стоит на первом месте: паяльная станция WDS-680D оснащена системой защиты от перегрева, скачков напряжения и коротких замыканий. Встроенный вентилятор эффективно поддерживает комфортную температуру внутри устройства, а система очистки дыма сохраняет рабочее пространство чистым и безопасным. Универсальность и точность WDS-680D позволяют работать с платами различных размеров, от компактных чипов до крупногабаритных печатных плат.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
