Инфракрасная паяльная станция Dinghua DH-A09L
ВНИМАНИЕ! Производство инфракрасной паяльной станции Dinghua DH-A09L ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Конвекционная инфракрасная паяльная станция Dinghua DH-5830 с тремя независимыми зонами нагрева и высокой термостабильностью
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Dinghua DH-A09L
| Характеристики инфракрасной паяльной станции | |
| Рабочее напряжение | переменный ток: 220 В ± 10%, 50/60 Гц |
| Потребляемая мощность | 4800 Вт |
| Размеры BGA чипов | не более 55 х 55 мм минимальный размер 5 х 5 мм |
| Размеры печатной платы | не более 390 х 380 мм минимальный размер 20 х 20 мм |
| Дополнительные держатели для платы | есть |
| Подсветка рабочей зоны | одна лампа |
| Хранение термопрофилей | 10 групп |
| Применение | свинцовая и бессвинцовая пайки |
| Позиционирование | V-образный паз с фиксирующими винтами |
| Контроль температуры | К-термопара, замкнутый контур, точность поддержания ± 2°С |

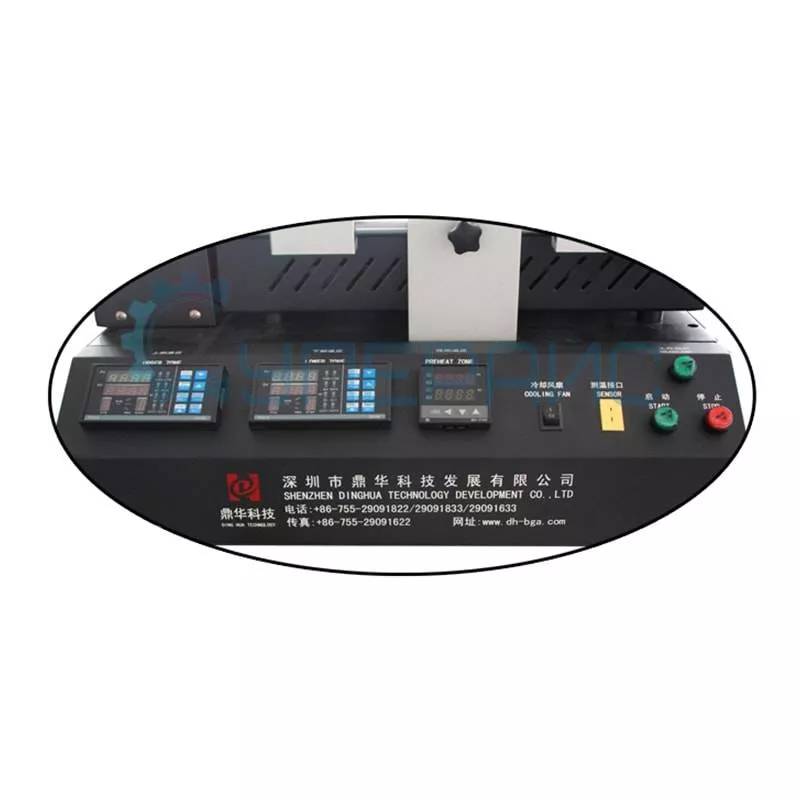

| Управление | высокочувствительный модуль контроля температуры |
| Защита от перегрева | есть |
| Звуковое оповещение | есть |
| Характеристики верхнего нагревателя | |
| Тип нагревателя | термовоздушный |
| Мощность нагревателя | 800 Вт |
| Позиционирование нагревателя | три степени свободы |
| Характеристики нижнего нагревателя | |
| Тип нагревателя | термовоздушный |
| Мощность нагревателя | 1200 Вт |
| Характеристики преднагревателя | |
| Тип нагревателя | инфракрасный |
| Размер нагревателя | 250 х 340 мм |
| Мощность нагревателя | 2700 Вт |
| Общие характеристики | |
| Цвет | черный |
| Дисплей | LED индикатор |
| Габариты | 600 х 510 х 480 мм |
| Вес нетто | 29000 г |
| Комплектация | инфракрасная станция Dinghua DH-A09L – 1 шт |
| сменные насадки для нижнего нагревателя 55 х 55 мм – 1 шт сменные насадки для верхнего нагревателя 34 х 34 мм, 38 х 38 мм, 41 х 41 мм – 3 шт вакуумная присоска – 3 шт крепежный винт – 6 шт опорный винт – 4 шт универсальное крепление – 6 шт вакуумный пинцет – 1 шт | |
Паяльный комплекс для BGA пайки Dinghua DH-A09L

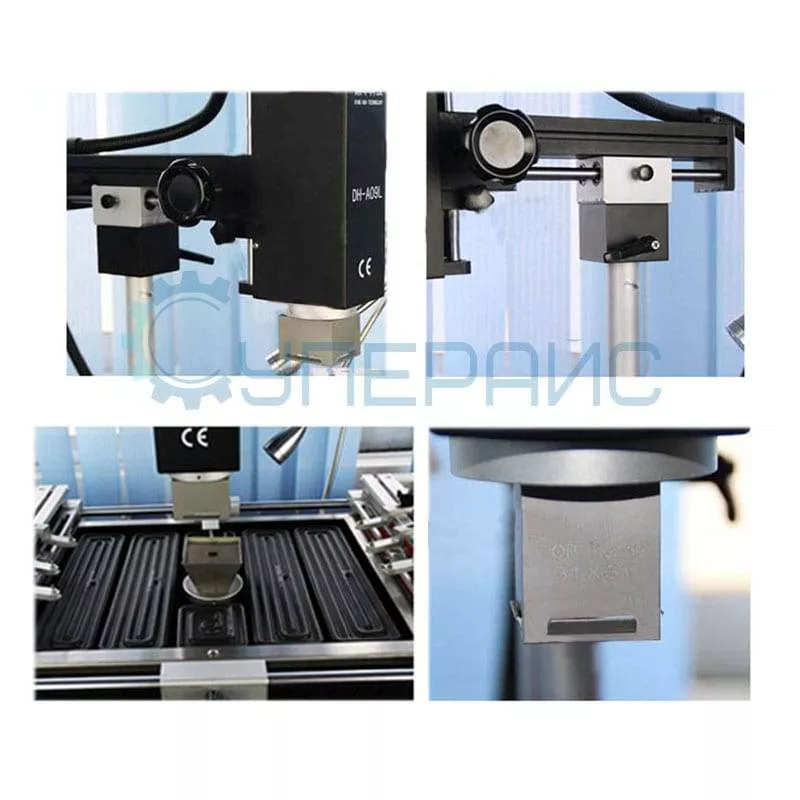

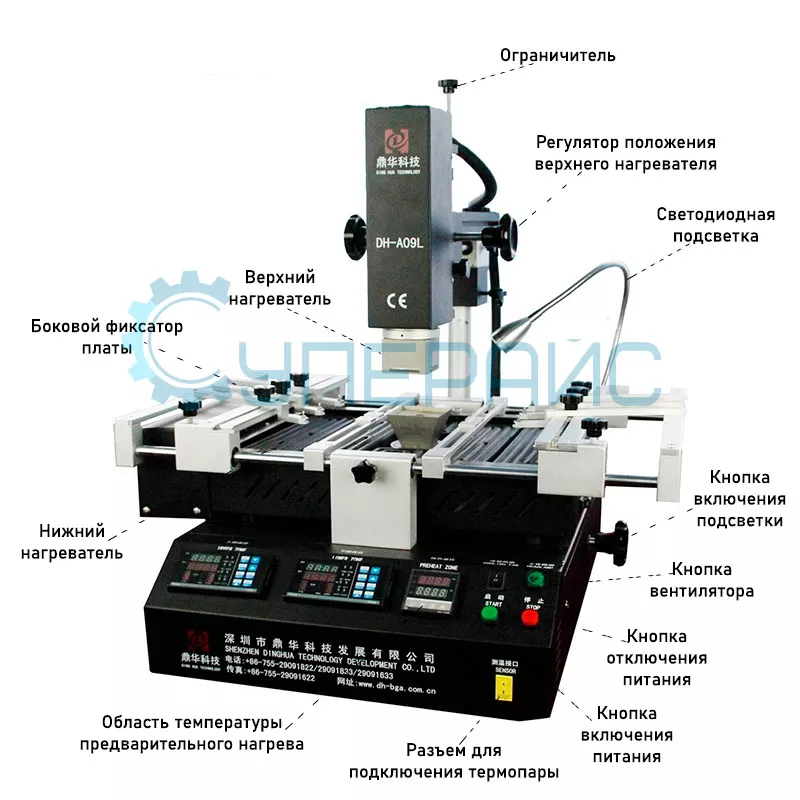

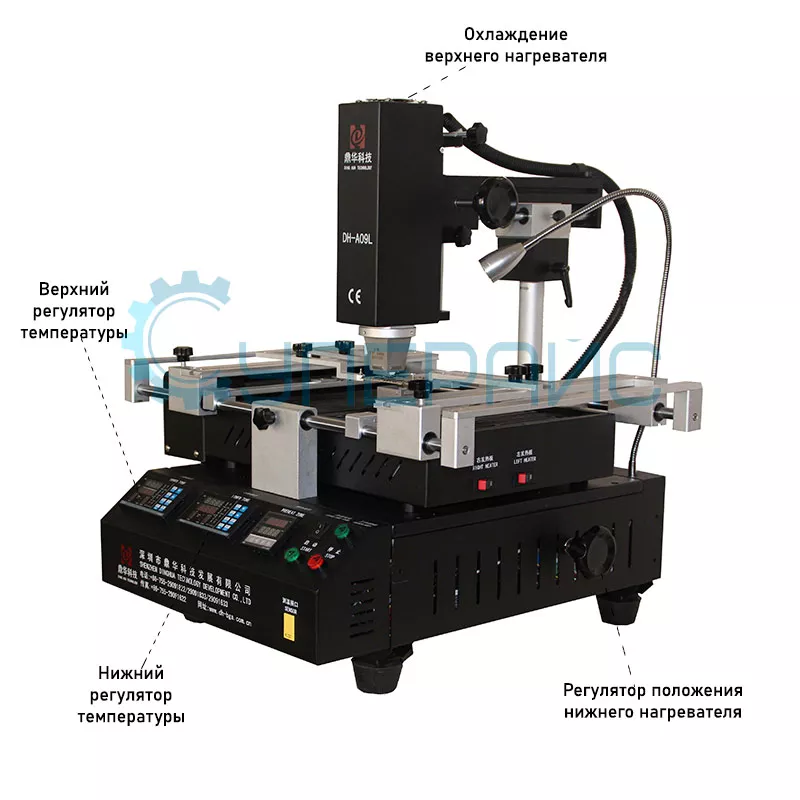

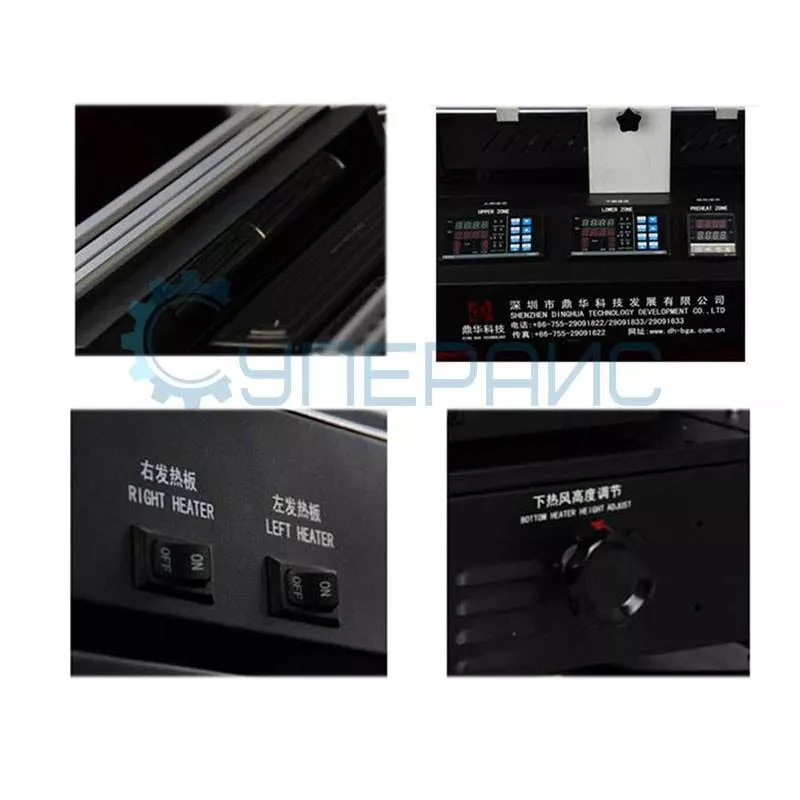

Компания Dinghua рада представить Вам новый мощный и современный инструмент для демонтажа и монтажа любых компонентов печатной платы, в том числе и BGA микросхем. Инфракрасная паяльная станция Dinghua DH-A09L удовлетворяет европейским стандартам качества и электрической безопасности и является эффективным приспособлением, использующим инфракрасное излучение для восстановления микросхем. Она оснащена тремя независимыми нагревателями: верхний и нижний термовоздушные нагреватели и ИК преднагреватель. Верхний нагреватель можно свободно переместить в любое место платы, а нижний нагревательный элемент перемещается при помощи ручки вверх-вниз. Сопла, идущие в комплекте, имеют магнитную фиксацию, что позволяет производить их быструю установку и смену. ИК преднагреватель осуществляет равномерный нагрев печатной платы по всей поверхности, что позволяет предотвратить ее деформацию.

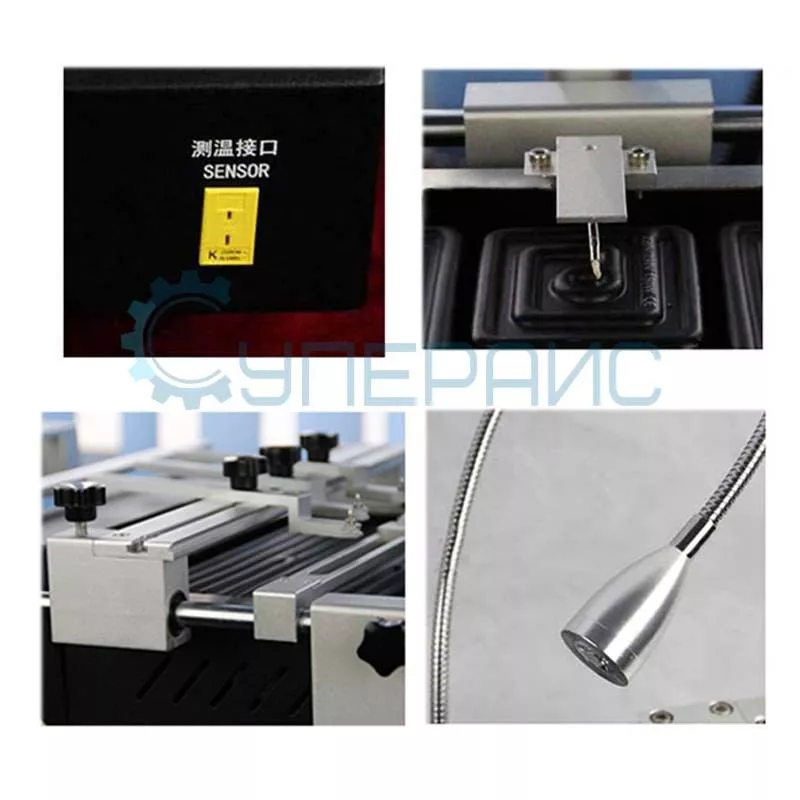

Пайка осуществляется по термопрофилю в автоматическом режиме. Высокая точность воспроизведения и повторяемость термопрофиля обеспечивается за счет обратной связи по температуре и автоматической системы компенсации температуры в зоне пайки BGA с точностью до ± 2 градусов Цельсия. Внешний высокоточный термодатчик позволяет контролировать температуру и проводить точный анализ температурного профиля в режиме реального времени.
Паяльный комплекс Dinghua DH-A09L оснащен подвижным креплением для фиксации печатной платы с V-образными пазами. Для поддержания больших плат по всей поверхности предназначены подвижные рейки с регулируемыми опорными болтами. Для освещения рабочей области имеется светодиодная лампа.
После окончания работы система издает звуковой сигнал. В случае нештатной ситуации аппарат оснащен аварийной кнопкой выключения и системой автоматического выключения устройства. Такая функция продлит работу ИК станции, и убережет рабочие платы в случае возникновения чрезвычайной ситуации. Благодаря простоте конструкции и управления, а также большой мощности, данная паяльная ИК станция является подходящим вариантом для профессиональной мастерской.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
