ИК паяльная станция Dinghua IR6500 (DH-A01R) с автоматической пайкой SMT, BGA, CSP по термопрофилю в режиме обратной связи
ВНИМАНИЕ! Производство ИК паяльной станции Dinghua IR6500 (DH-A01R) с автоматической пайкой SMT, BGA, CSP по термопрофилю в режиме обратной связи ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Инфракрасная паяльная станция ACHI IR 6500
Технические характеристики Dinghua IR6500 (DH-A01R)
| Рабочее напряжение | переменный ток: 220 В ± 10%, 50/60 Гц |
| Мощность | 2300 Вт |
| Размеры BGA чипов | не более 55 х 55 мм минимальный размер 5 х 5 мм |
| Размеры печатной платы | не более 355 х 280 мм минимальный размер 20 х 20 мм |
| Подсветка рабочей зоны | одна лампа |
| Хранение термопрофилей | 10 групп |
| Позиционирование | V-образный паз, регулировка по осям X, Y, универсальные крепления |
| Контроль температуры | К-термопара замкнутого контура, погрешность ± 2% |
| Интерфейс для подключения к компьютеру | порт RS232 |
| Защита от перегрева | есть |
| Характеристики верхнего нагревателя | |
| Тип нагревателя | инфракрасный |
| Мощность нагревателя | 450 Вт |
| Позиционирование нагревателя | вверх, вниз |
| Характеристики нижнего нагревателя | |
| Тип нагревателя | инфракрасный |
| Мощность нагревателя | 1800 Вт |
| Размер нижнего нагревателя | 245 х 200 мм |
| Общие характеристики | |
| Цвет | черный |
| Дисплей | LED индикатор |
| Габариты | 420 х 370 х 320 мм |
| Вес нетто | 16000 г |

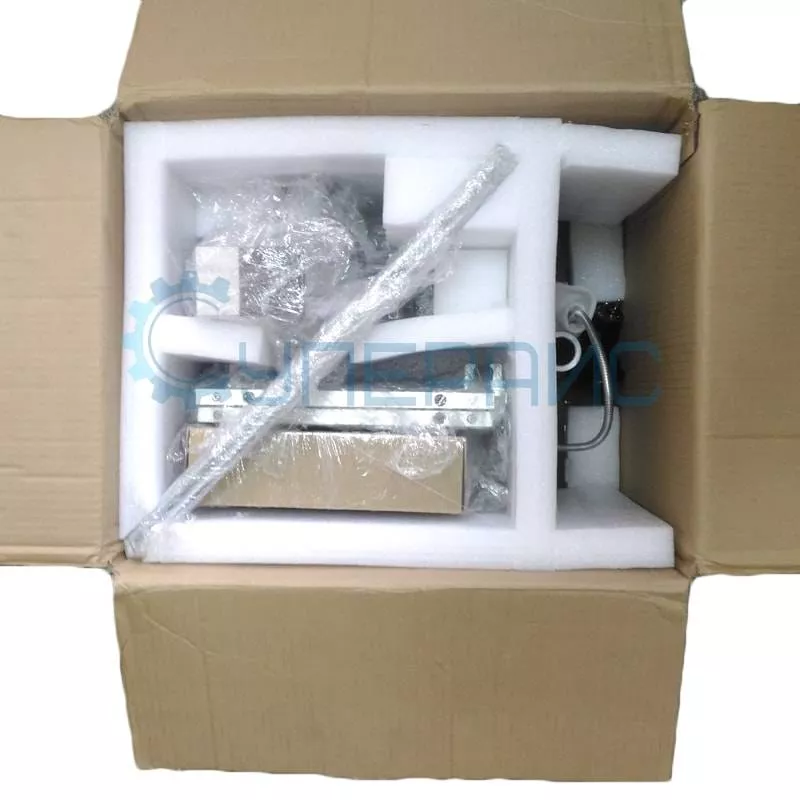

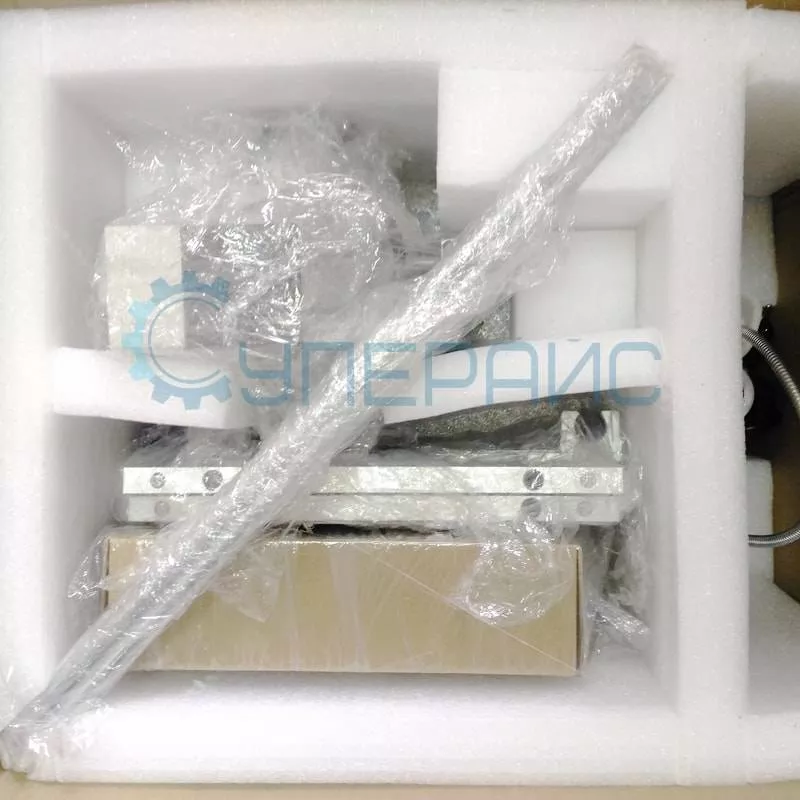

| Комплектация | инфракрасная станция Dinghua IR6500 (DH-A01R) – 1 шт |
| cтол-держатель плат – 1 шт датчик-термопара – 1 шт опорный винт – 4 шт крепежный винт – 4 шт универсальное крепление – 4 шт инструкция по эксплуатации – 1 шт | |
| Совместимость | Керамический нагреватель для ИК паяльных станций Dinghua (240х60 мм, 600 Вт) Термопара для инфракрасных паяльных станций Dinghua |
Инфракрасная паяльная станция – передовое оборудование для ремонта и пайки BGA

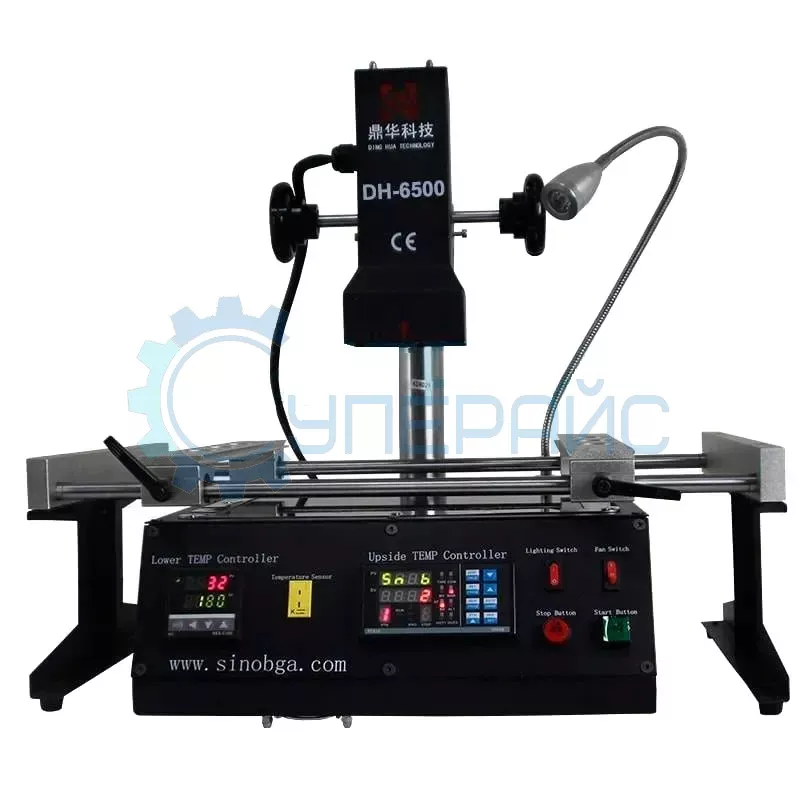

Dinghua IR6500 – это инфракрасная паяльная станция для BGA корпусов с рабочим напряжением в 220 В и мощностью 2300 Вт. Технические характеристики делают модель надёжным и точным инструментом для стандартной или бессвинцовой пайки поверхностно-монтируемых микросхем.
Аппарат работает с технологией Ball Grid Array, а также компонентами PGA, QFN, SOT233 и целым рядом других, выступая в качестве универсального решения в области электронной промышленности, способен работать с печатными платами и чипами в широком диапазоне размеров.

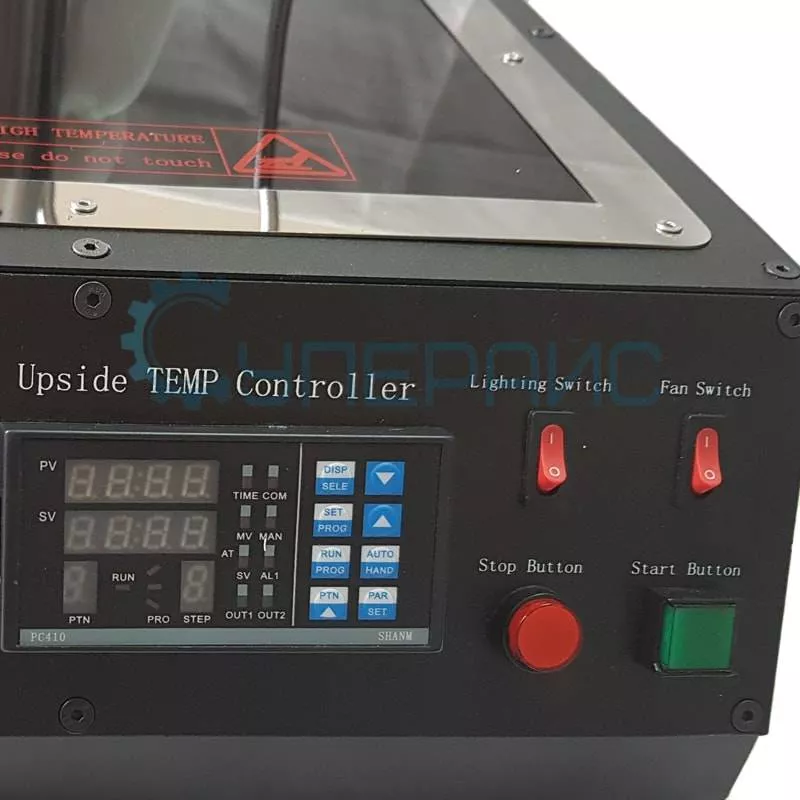

Оператор может тонко настраивать раздельные параметры температуры, подаваемой на 2 нагревателя, при помощи высокоточного регулятора. IR6500 используется как эргономичный инструмент монтажа и демонтажа компонентов в условиях лаборатории или ремонтного цеха.
Будет полезна при самых разных рабочих сценариях, когда требуется надёжная ИК-станция для пайки BGA и установки других чипов.

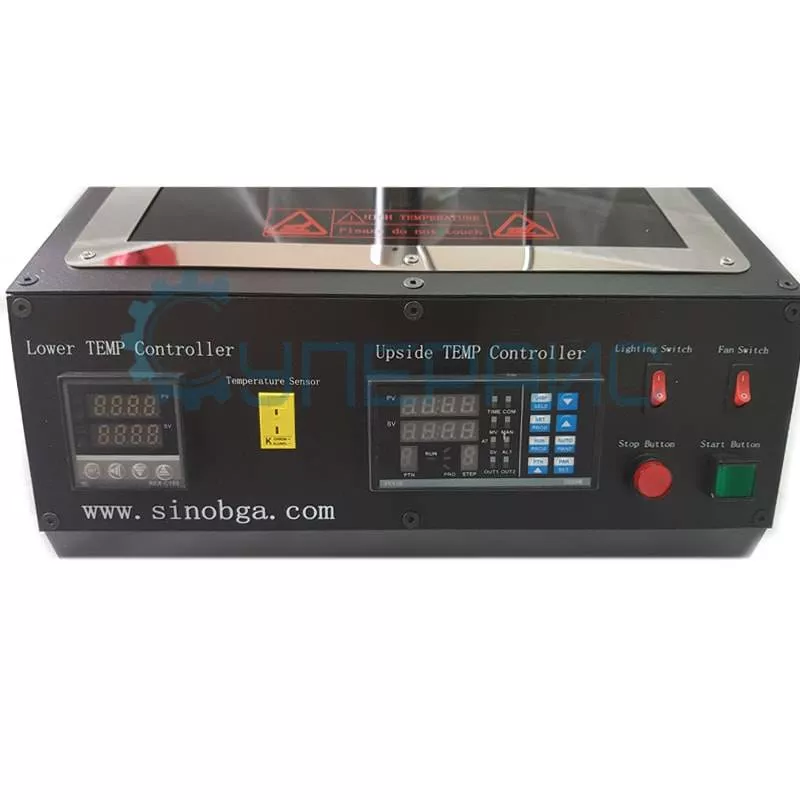

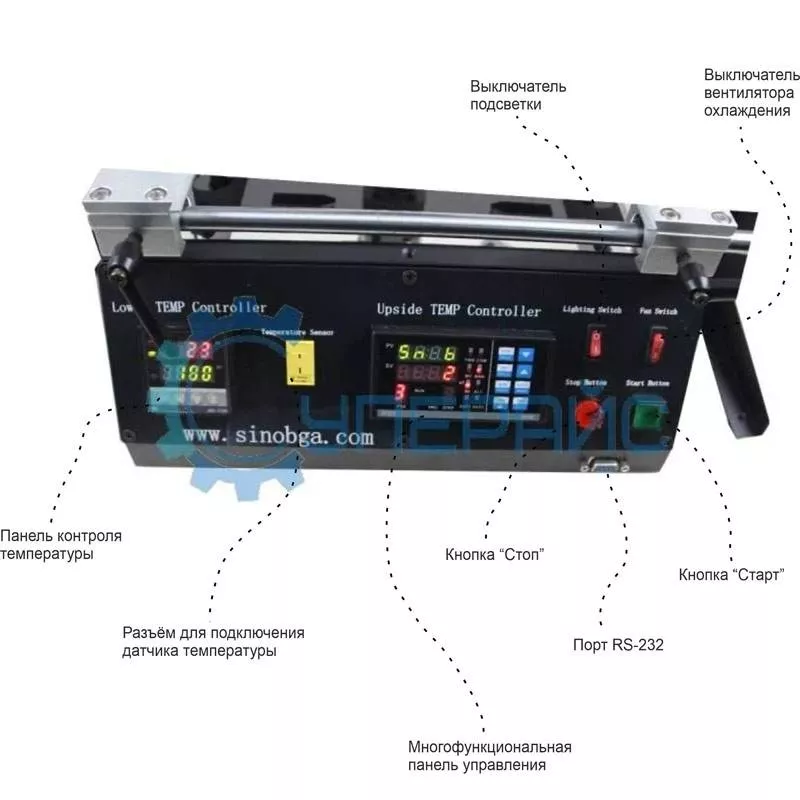

В конструкции применяется К-термопара с замкнутым контуром. Установлена защита от перегрева и вентилятор охлаждения. Комплекс подключается к компьютеру через порт RS232. Для удобства управления реализован дисплей в виде LED-индикатора.
Поддерживается автоматическая пайка по термопрофилю с обратной связью, что повышает уровень повторяемости в ходе работы.
- Обзор паяльной станции Dinghua IR6500 (DH-A01R)
- ТОП ИК станций
- Как выбрать инфракрасную паяльную станцию
- Обзор характеристик инфракрасных паяльных станций
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
